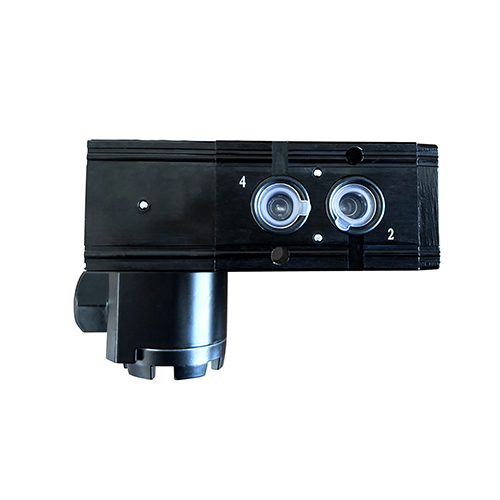

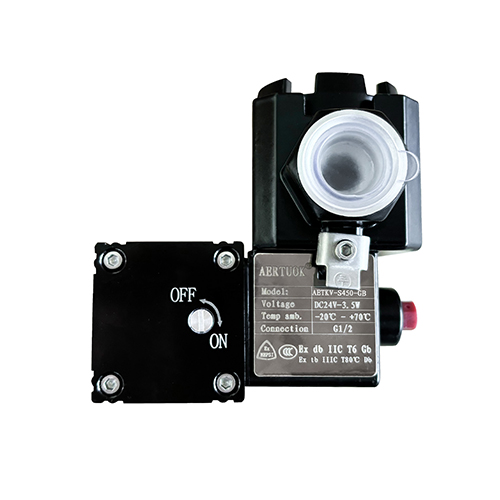

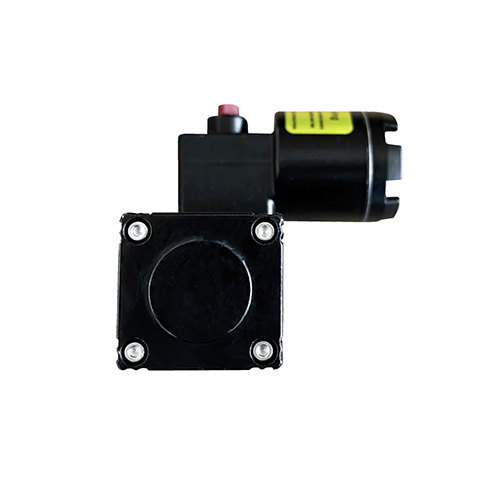

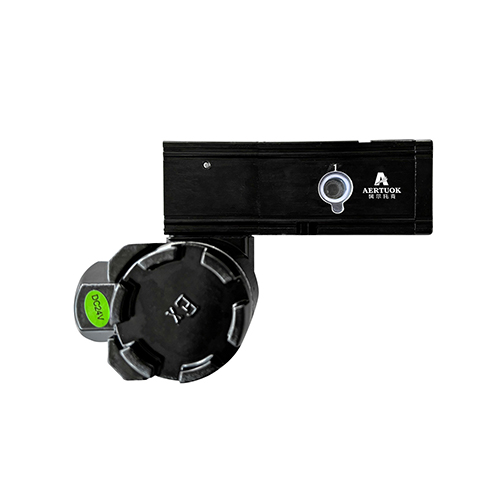

隔爆电磁阀

描述

AETKV-S450-GB为5/2,3/2板式，管式通用隔爆CT6单电控电磁阀，材质为型材铝6061，线圈防护等级为TP66，气源接口为G1/4,NAMUR板式连接，管纹连接。
安装：根据产品设计，这些阀门使用的是经过滤后的性气体或空气，工作压力不要超过最大允许压力8bar，最低介质或者环境温度为-10℃，阀门的安装以及维护工作必须由具有相应资格的人员进行。带Ex标志的阀安装时，务必确保所有金属或者导体有效的接地性，同时阀体通过固体螺栓接地。

气动连接及使用说明：按照铭牌上的说明连接导管，电磁间接口均为G1/4、进气口1(主气源的入口)、出气口2和4(连接执行器的工作孔)、排气口3和5(安装消声器)。

工作原理说明：当不通电的状态下，1和2相通，2号口有气，4号口无气，阀门处于关闭状态。当电磁阀通电状态下，1和4相通，2号口无气，4号口有气，阀门打开，断电时，阀门自动关闭。如阀门需要长期打开的状态下，电磁阀线圈需要长期通电，断电时自动关闭，(建议选用双线西控制)当电磁阀控制单作用执行机构时，电磁阀选用二位三通状态(2号口堵头堵住)，通电时，1和4相通，阀门打开，断电时，阀门自动关闭。

隔爆电磁阀技术参数
